色环电阻读法
发布时间：2014年5月12日 17时1分

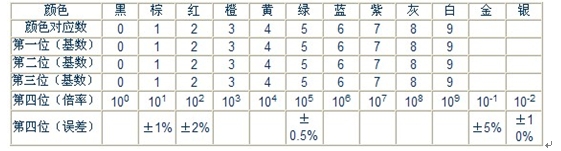

色环颜色代表的数字：黑0 、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、
色环颜色代表的倍率：黑*1、棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、金*0.1、银*0.01
色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%
四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。
例如：棕红黑金 12*1=12欧姆 误差正负5%
红红橙银 22*1K=22K 误差正负10%
黄紫黄金 47*10K=470K 误差正负5%
五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。
例如：棕红黑黑金 120*1=120欧姆 误差正负5%
棕红黑橙棕 120*1K=120K 误差正负1%
黑棕黑银灰 010*0.01=0.1 误差正负0.05%
六环电阻前五位按照五位色环电阻的读法读出来，第六环是温度系数。
|
